平面变压器的类型有多种，按设计制作工艺的不同，可分为印刷电路(PCB)型，厚膜型、薄膜型、亚微米型 4 种，本文主要介绍印刷电路PCB型的平面变压器。

一、PCB平面变压器结构

PCB平面变压器是将线圈印刷在多层PCB内部，再将磁芯嵌入到PCB中，省却骨架。具有一致性好、低电阻、低漏感、布电容小、绝缘好等优势。PCB平面变压器又分为两种，单独的平面变压器和集成到PCB板的变压器。

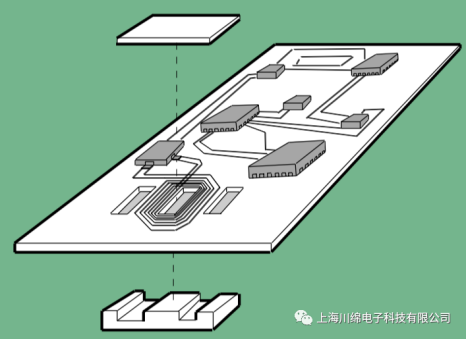

（图1，2：独立平面变压器）

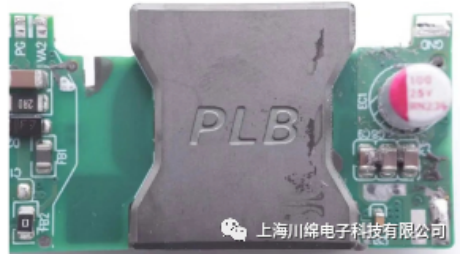

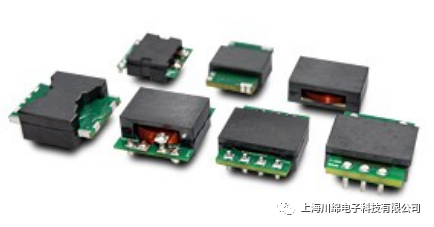

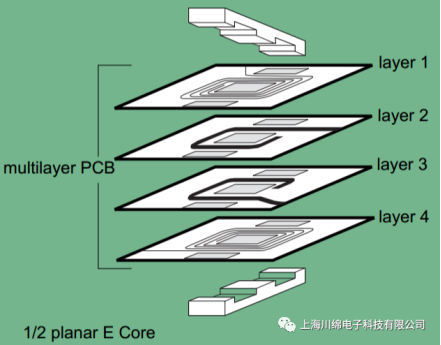

（图3、4：集成平面变压器）

二、平面变压器的特点

（1）高电流密度。平面变压器的导线实际上是一些平面的导体，因而电流密度大。

（2）高效率。效率可达98%～99%。

（3）低漏感。约为初级电感的 0.2% 。

（4）热传导好。热通道距离短，温升低。

（5）低EMI辐射。良好的磁芯屏蔽可使辐射降到很低。

（6）体积小。省去了绕组骨架，采用了小型磁芯可相应减小体积。

（7）参数可重复性好。因为绕组结构固定、容易预先加工，所以参数稳定。

（8）工作频率范围宽。频率可从50kHz～ 2MHz。

（9）工作温度范围宽。工作温度为 -40℃～ 130℃。

（10）绝缘性好。平面变压器由导电电路与绝缘片互相重叠构成，从而保证绕组之间、 初— 次级及次—次级间可达4 kV绝缘隔离。

（11）PCB做的绕组，能够减小在高频工作时由集肤效应和邻近效应所引起的涡流损耗，允许载流密度高，能达到20--50A/mm2左右；

三、平面变压器的缺点

相比传统的变压器，平面变压器也存在一些缺点：

（1）窗口小，利用率仅为0.25-0.3，传统变压器的窗口利用率为0.4；

（2）变压器匝数少，磁通大，容易饱和；

（3）由于层与层之间距离小，所以分布电容较大；

（4）不适用于大电流的场合，否则窗口面积小；

（5）磁通分布不平衡，导致有的地方温度高，所以容易损坏变压器。

四、应用领域

平面变压器是适用于平面贴装、让电子产品实现轻、薄、小型化的新形态变压器。目前已应用在汽车、医疗、通信、安全系统、工业控制、数码像机、数字化电视、PD快充、变频器、逆变器、备种AC/DC、DC/DC变换器以及军用雷达等多种领域。
